如何在Altium Designer畫PCB封裝 時間:2018-08-16      來源:未知

一般常用的PCB元件庫Altium Designer系統中有自帶的,但是有些封裝需要我們自己來畫。

要想自己畫元器件封裝,首先需要建立一個pcblib庫文件,

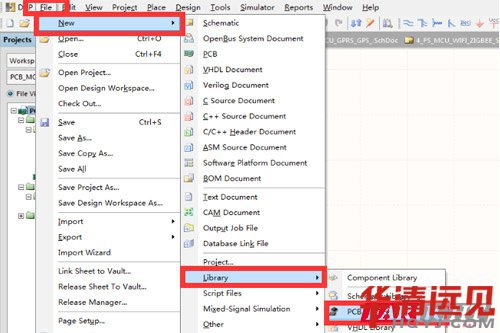

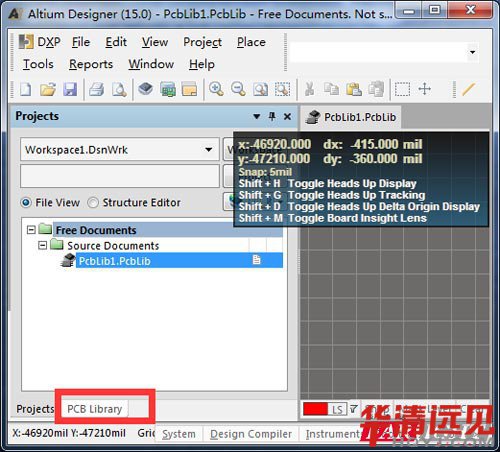

【File】->【New】->【Library】->【PCB Library】,如下圖操作。

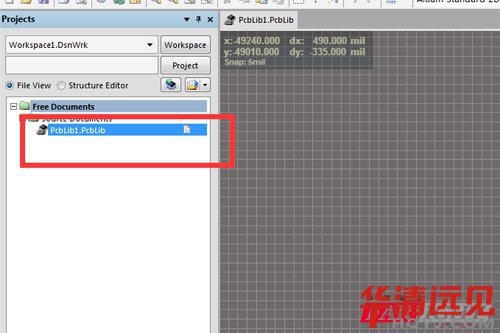

創建好之后,是這樣,如下圖

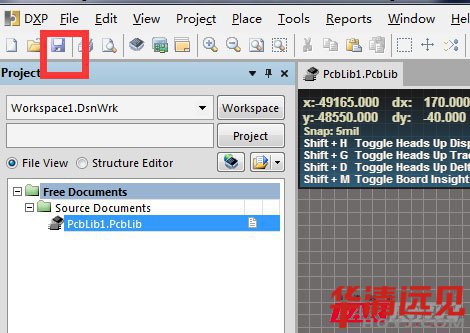

但是還沒有保存,點一下保存按鈕,如下圖

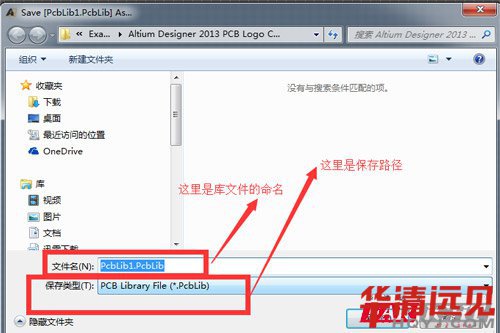

然后根據自己的需求更改文件路徑以及命名,如下圖

然后就可以在這個庫文件里面畫我們需要的元器件封裝了,在這里有一個窗口,打開它

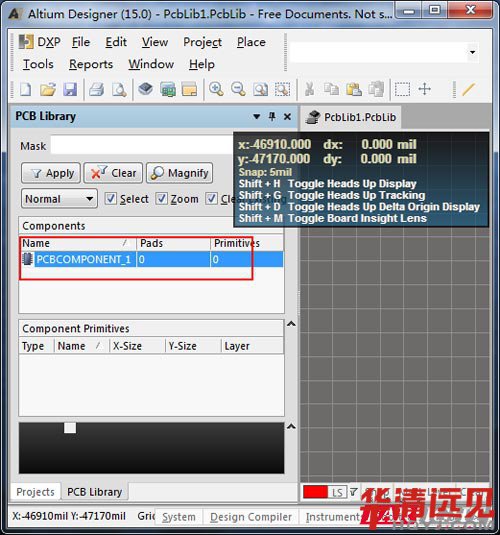

就可以看到我們這個庫里面包含的所有元器件封裝了,雙擊左邊的元器件封裝可以更改名字

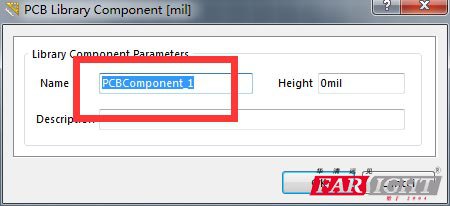

在這里改名字

我們以0805電阻封裝為例畫一下0805封裝

首先要放置兩個焊盤

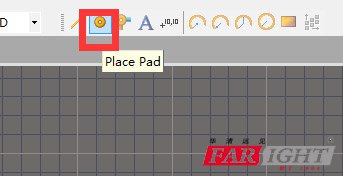

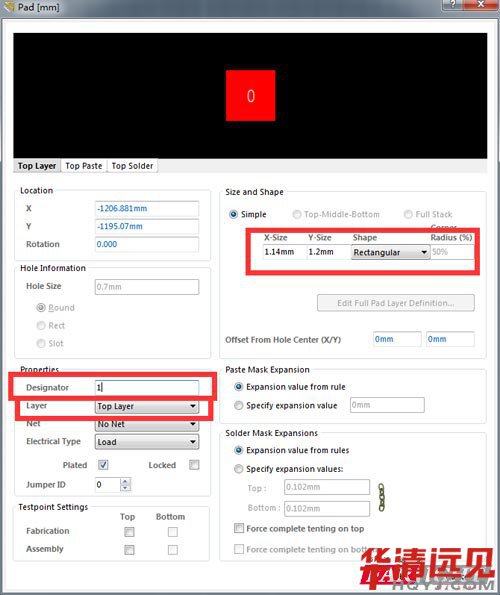

放置焊盤按鈕,點擊一下,再按一下鍵盤上的的【Tab】鍵,編輯焊盤屬性,

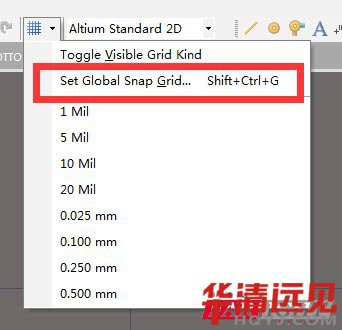

看一下封裝尺寸圖計算得出兩個焊盤的中心距離是1.91mm,我們就把網格間距大小調整為1.91mm。

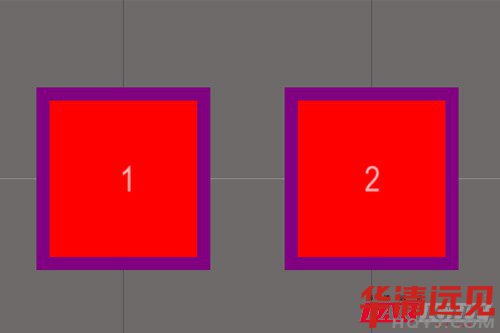

然后把第一個焊盤放到網格上,再放置第二個焊盤就可以了

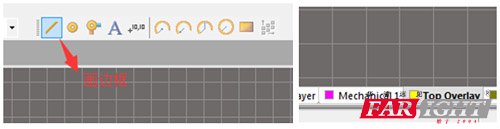

這樣,兩個焊盤我們畫好了,然后我們把網格大小調回1MIL,畫上邊框

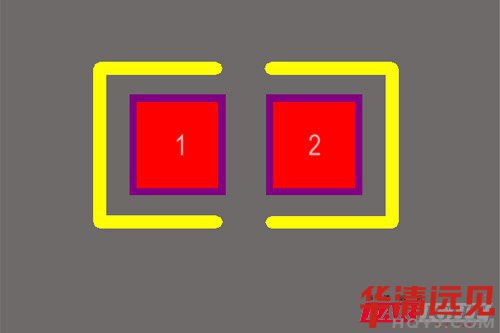

這樣,一個0805封裝電阻就畫好了。

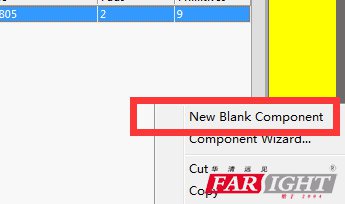

在這里右擊一下,選擇New Blank Componet ,來新建一個新的元器件封裝圖,如果想要刪掉某一個元器件封裝,直接在這個元器件封裝上面右擊

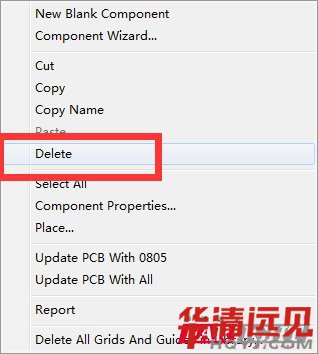

如果想要刪掉某一個元器件封裝,直接在這個元器件封裝上面右擊,選擇Delete就可以了。
