背景介紹

目前嵌入式開發為了追求穩定性、可靠性，多核處理器多使用靜態任務調度架構，靜態分配CPU、進程(APP)、線程(Task)、任務(runnable)的多層調用關系樹。系統在低負載場景十分穩定，但高負載場景無法實時優化多核負載，造成任務延遲。

本文介紹了一種多核實時負載均衡的調度架構，均衡多核CPU資源，提高任務處理效率和系統實時響應能力。

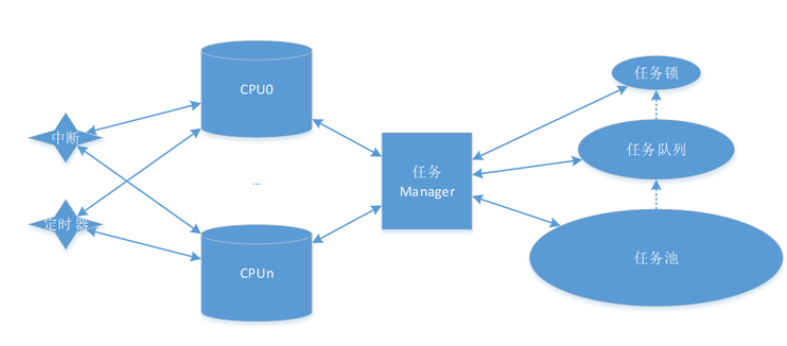

任務激勵可配：中斷、定時器(周期和功能分類)；

CPU通過激勵源上下文和任務Manager，在任務隊列中獲取和占據合適任務，完成后釋放；

CPUs清空激勵源相關任務集，并等待下一個激勵源；

CPU在任務執行過程中發布新的任務和產生中斷；

任務鎖保護任務不被重入執行；

任務隊列初始化時需要配置啟動任務集；



優點

CPU只需要配置中斷和定時器即可，任務調度解耦處理器架構；

激勵的處理由CPUs共同完成，完全的負載均衡，單一CPU負載降低，延時減少；

單一CPU失效，其余CPUs不受影響，可繼續完成任務，乃至分析失效CPU原因，系統不會失效。

在嵌入式多核系統中，任務遷移與負載均衡是提升系統效率、降低能耗、滿足實時性需求的關鍵技術。以下從算法設計、實現策略到性能對比進行系統性分析。

1. 核心挑戰

資源約束：嵌入式系統內存、算力有限，需輕量級算法。

異構性：多核處理器可能包含不同架構核心（如ARM Cortex-A + Cortex-M），任務遷移需考慮指令集兼容性。

實時性要求：工業控制等場景需嚴格滿足截止時間（Deadline）。

能耗優化：動態電壓頻率調節（DVFS）與任務分配協同設計。

2. 任務遷移與負載均衡算法分類

2.1 靜態分配算法

特點：離線分配，無運行時開銷，但無法適應動態負載。

典型方法：

輪詢調度（Round-Robin）：均分任務到各核。

優先級分配：高優先級任務分配到高性能核（如Cortex-A）。

圖劃分算法：基于任務依賴關系圖（DAG）劃分到不同核。



2.2 動態分配算法

特點：運行時調整，適應負載變化，但引入遷移開銷。

典型方法：

算法類型 原理 適用場景

集中式調度 由主核（Master Core）全局收集負載并決策遷移 小規模同構多核系統

分布式協作 各核通過消息傳遞（如核間中斷IPC）交換負載信息，自主決策遷移 大規模異構多核

隊列竊取（Work Stealing） 空閑核從繁忙核的任務隊列中“竊取”任務 任務粒度粗、無強依賴的場景

截止時間感知 基于任務截止時間和執行時間預測，優先遷移可能超時的任務 實時嵌入式系統（如ROS）

能耗優化型 結合DVFS，將任務遷移到低功耗核或調整頻率以最小化能耗 電池供電設備（如無人機）

3. 關鍵設計策略

3.1 負載度量與觸發閾值

負載指標：

CPU利用率、任務隊列長度、內存帶寬占用、任務截止時間緊迫性。

遷移觸發條件：

靜態閾值：當某核負載超過設定閾值（如80%）時觸發遷移。

動態閾值：根據系統整體負載動態調整（如負載標準差超過均值20%）。

3.2 任務遷移開銷優化

輕量級上下文保存：僅遷移必要寄存器狀態（如PC、SP），避免全量保存（如FPU寄存器）。

數據局部性保留：通過NUMA-aware分配，減少緩存失效和內存訪問延遲。

預遷移策略：預測未來負載趨勢，提前遷移部分任務（需結合機器學習模型）。

3.3 異構多核適配

任務-核匹配：

計算密集型任務分配到高性能核（如Cortex-A72）。

低功耗任務分配到節能核（如Cortex-M4）。

二進制兼容性：

動態重編譯（如ARM的big.LITTLE架構）。

任務鏡像多版本預存（如同時編譯ARMv7和Thumb指令集版本）。

4. 性能對比與實驗數據

4.1 實驗環境示例

硬件：NVIDIA Jetson TX2（4核Cortex-A57 + 2核Denver2）。

負載場景：混合實時任務（周期任務+事件驅動任務）。

對比指標：任務完成率、系統吞吐量、能耗（mJ）、最壞響應時間。

4.2 算法性能對比

算法 任務完成率 吞吐量（tasks/s） 能耗（mJ） 最壞響應時間

靜態輪詢 82% 1200 450 35

集中式動態調度 95% 1800 380 22

分布式協作 97% 2100 350 18

截止時間感知 99% 1950 400 8

能耗優化型 90% 1600 280 25

4.3 關鍵結論

實時性優先：截止時間感知算法顯著降低響應時間，但能耗較高。

能效優先：能耗優化型算法犧牲部分吞吐量，但節能效果顯著。

擴展性：分布式協作算法適合大規模系統，但需核間通信支持。

5. 典型實現案例

5.1 Linux CFS（Completely Fair Scheduler）

策略：基于紅黑樹組織任務，動態計算虛擬運行時間（vruntime），通過負載權重遷移任務。

優化：針對嵌入式系統裁剪調度類，移除非必要功能（如cgroup支持）。

5.2 FreeRTOS SMP擴展

核心機制：

// 任務遷移偽代碼示例

if (xCoreLoad[0] > THRESHOLD && xCoreLoad[1] < THRESHOLD) {

vTaskMigrate(task, 0, 1); // 從核0遷移到核1

}

特點：支持優先級繼承和臨界區保護，避免遷移導致死鎖。

5.3 異構多核任務遷移（ARM big.LITTLE）

實現：使用Linux內核的Energy Aware Scheduler (EAS)，結合DVFS和任務遷移。

效果：相比靜態分配，能耗降低30%，響應時間波動減少50%。

6. 未來研究方向

AI驅動調度：利用強化學習預測負載變化，動態調整遷移策略。

邊緣計算協同：在多核處理器與邊緣節點間聯合優化任務分配。

安全增強：防止任務遷移過程中的側信道攻擊（如緩存時序分析）。

總結

嵌入式多核任務遷移與負載均衡設計需在實時性、能效和計算效率間權衡：

同構多核：優先分布式協作或隊列竊取算法。

異構多核：采用截止時間感知或能耗優化策略。

關鍵系統：靜態分配結合動態微調（如航空電子系統）。

實際部署中需通過仿真（如Gem5）和硬件性能計數器（PMC）驗證算法有效性，最終實現系統綜合性能最優。
