嵌入式系統的啟動過程是一個從硬件初始化到操作系統加載并運行的復雜過程。以下是這一流程的完整剖析，從上電開始到操作系統運行結束。

1. 上電階段 (Power-On)

· 硬件上電：電源供應穩定，系統硬件啟動。關鍵硬件（如電壓調節器、電容等）確保電路達到工作條件。

· 復位信號：復位電路釋放復位信號，使 CPU 開始從預定義的地址（通常是 ROM 的起始地址）執行代碼。

2. 引導階段 (Bootloader)

引導階段是嵌入式系統啟動的核心部分，負責初始化硬件并將操作系統加載到內存中。可以分為以下幾個子階段：

（1）第一階段引導 (Stage 1 Bootloader)

· 代碼存儲位置：通常位于 ROM、Flash 或片上存儲器中。

· 關鍵功能：

o CPU 初始化：設置時鐘頻率、配置緩存和 MMU（若有）。

o 基礎硬件初始化：初始化 DRAM（如果操作系統需要加載到 RAM 中）、串口（用于調試）。

o 加載第二階段引導程序到 RAM 中。

（2）第二階段引導 (Stage 2 Bootloader)

· 存儲器加載：將操作系統鏡像（如 Linux 的內核）從外部存儲（NAND、eMMC、SD 卡等）加載到 DRAM 中。

· 硬件設備初始化：更全面地初始化外設，如網卡、存儲控制器、顯示設備等。

· 內核參數傳遞：將必要的硬件參數（如設備樹或 ATAGS）傳遞給操作系統內核。

· 跳轉到內核：完成所有準備后，跳轉到操作系統內核的入口點。

3. 內核加載階段 (Kernel Boot)

操作系統內核接管引導過程，完成系統初始化。以 Linux 為例：

· 硬件抽象層初始化：

o 初始化中斷控制器。

o 設置內存管理（分頁、虛擬內存等）。

o 初始化時鐘和調度器。

· 驅動加載：

o 加載設備驅動程序（如 UART、I2C、SPI）。

o 設置根文件系統（Root Filesystem）。

· 掛載根文件系統：操作系統需要一個文件系統來訪問用戶級應用程序和資源。

4. 用戶空間初始化 (User Space Init)

內核完成后，啟動用戶空間的進程，通常包括：

· init 進程：用戶空間的第一個進程，負責啟動其他系統服務和應用程序。

· 系統服務啟動：

o 啟動守護進程（如網絡管理、日志服務）。

o 加載動態模塊（如驅動程序模塊）。

· 運行用戶應用程序：最終執行目標應用程序，例如嵌入式 GUI 或控制系統邏輯。

5. 運行階段 (Operational Phase)

系統完成啟動后，進入運行階段，此時設備已經準備好執行其嵌入式任務。

關鍵部分詳解

（1）復位向量 (Reset Vector)

· 當嵌入式系統上電時，CPU 從固定的復位地址開始執行代碼。這個地址通常被配置為 Bootloader 的起始地址。

（2）硬件初始化的挑戰

· DRAM 初始化：在加載操作系統前，必須正確配置和測試 DRAM 控制器。

· 外設依賴：如 SPI Flash 的延遲或電源穩定時間可能會影響引導速度。

（3）Bootloader 的多階段設計

Bootloader 通常被分成多個階段，以實現模塊化和靈活性。第一階段占用更少的空間并能運行在有限的存儲器中，而第二階段則承擔更復雜的任務。

啟動過程的時間優化

1. 減少硬件初始化時間：避免初始化未使用的外設。

2. 壓縮引導鏡像：減小內核或文件系統鏡像的大小以加速加載。

3. 簡化驅動加載：僅加載必要的驅動程序。

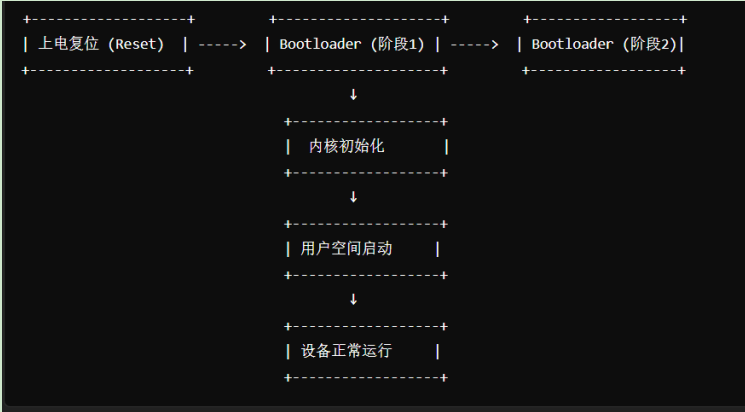

圖示流程

結語

嵌入式系統的啟動過程是硬件、固件和操作系統的密切協作。理解每個階段的作用和相互關系對于優化系統啟動時間和故障排查至關重要。通過定制 Bootloader、優化內核配置，可以顯著提升系統啟動效率，滿足實際項目需求。
