在嵌入式系統開發中，硬件抽象層（HAL）的設計是提高代碼可移植性的關鍵。通過提供統一的API接口，HAL使得上層應用能夠屏蔽底層硬件的差異，從而實現跨平臺的無縫移植。本文將詳細探討HAL如何實現這一目標，并通過對比寄存器編程、標準庫編程和HAL編程的方法，展示其優勢。

HAL的概念及設計原則

什么是硬件抽象層（HAL）？

 硬件抽象層（HAL，Hardware Abstraction Layer）是一種軟件層，它位于操作系統和應用軟件之間，用于隔離硬件平臺的具體實現細節。HAL通過定義一組標準的API接口，為上層應用提供一致的操作方式，從而隱藏不同硬件平臺之間的差異。

HAL的設計原則

1. 接口標準化：HAL提供統一的API接口，使得上層應用無需關心底層硬件的具體實現。

2. 模塊化設計：HAL將不同的硬件功能模塊化，每個模塊負責特定的功能，如GPIO、UART、SPI等。

3. 驅動封裝：HAL對硬件驅動進行封裝，隱藏了硬件操作的細節，簡化了上層應用的開發。

4. 配置驅動：通過配置文件或宏定義，選擇具體的硬件平臺和驅動，實現靈活的硬件支持。

HAL與寄存器編程的對比

寄存器編程

寄存器編程直接操作硬件寄存器，這種方法效率高，但缺乏靈活性和可移植性。

示例

假設我們有一個簡單的任務：配置一個GPIO引腳為輸出模式，并將其置為高電平。我們將分別在STM32和TI MSP430兩個不同的微控制器上實現這一任務。

STM32上的寄存器編程

// STM32寄存器編程

#define GPIOA_MODER   (*((volatile uint32_t *)0x48000000))

#define GPIOA_ODR     (*((volatile uint32_t *)0x48000014))

void toggle_led() {

GPIOA_MODER |= (1 << 10);  // 設置PA5為輸出模式

GPIOA_ODR |= (1 << 5);     // 將PA5置為高電平

}

TI MSP430上的寄存器編程

/ MSP430寄存器編程

#define P1DIR   (*((volatile uint8_t *)0x0202))

#define P1OUT   (*((volatile uint8_t *)0x0201))



void toggle_led() {

P1DIR |= (1 << 0);  // 設置P1.0為輸出模式

P1OUT |= (1 << 0);  // 將P1.0置為高電平

}



分析

 從上述代碼可以看出，雖然兩個微控制器的任務相同，但由于它們直接操作寄存器，代碼完全不同。這種直接操作寄存器的方法導致了以下問題：

1. 硬件依賴性強：代碼與具體的硬件平臺綁定，移植到其他平臺需要重新編寫。

2. 維護難度大：由于缺乏抽象層，代碼難以維護和擴展。

3. 開發效率低：每次移植都需要查閱新平臺的寄存器手冊，增加了開發時間。

HAL與標準庫編程的對比

標準庫編程

標準庫編程使用廠商提供的庫函數來操作硬件，這種方法比寄存器編程更高層次，但仍缺乏統一的接口。

示例

同樣的功能，使用STM32的標準庫編程如下：

// STM32標準庫編程

#include "stm32f4xx_hal.h"

void toggle_led() {

__HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA時鐘

GPIO_InitTypeDef GPIO_InitStruct = {0};

GPIO_InitStruct.Pin = GPIO_PIN_5;

GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

GPIO_InitStruct.Pull = GPIO_NOPULL;

GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);  // 將PA5置為高電平

}



同樣的功能，使用NXP Kinetis的標準庫編程如下：

// NXP Kinetis標準庫編程

#include "fsl_gpio.h"

#include "fsl_port.h"

#include "fsl_clock.h"

void toggle_led() {

CLOCK_EnableClock(kCLOCK_PortA);   // 使能Port A時鐘

port_pin_config_t config = { kPORT_PullDisable, kPORT_FastSlowRate, kPORT_PassiveFilterDisable };

PORT_SetPinConfig(PORTA, 5U, &config);   // 配置PTA5為GPIO

GPIO_PinInit(GPIOA, 5U, &(gpio_pin_config_t){ kGPIO_DigitalOutput, 0 });   // 初始化PTA5為輸出

GPIO_WritePinOutput(GPIOA, 5U, 1);  // 將PTA5置為高電平

}



分析

 從上述代碼可以看出，雖然使用了標準庫函數，但由于不同廠商的標準庫接口可能不同，代碼仍然不具備良好的可移植性。例如，從STM32移植到NXP Kinetis時，需要使用NXP的標準庫，并修改相關的庫函數調用。此外，標準庫的更新可能會改變函數的參數或行為，導致代碼兼容性問題。

HAL編程的優勢

HAL編程的定義

 HAL編程通過提供統一的API接口，進一步提高了代碼的可移植性和可維護性。HAL庫通常由硬件廠商提供，包含對各種外設的抽象接口。

HAL編程的示例

同樣的功能，使用STM32 HAL庫編程的代碼如下：

// 使用STM32 HAL庫操作GPIO

#include "stm32f4xx_hal.h"

void toggle_led() {

__HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA時鐘

GPIO_InitTypeDef GPIO_InitStruct = {0};

GPIO_InitStruct.Pin = GPIO_PIN_5;

GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

GPIO_InitStruct.Pull = GPIO_NOPULL;

GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);  // 切換PA5狀態

}

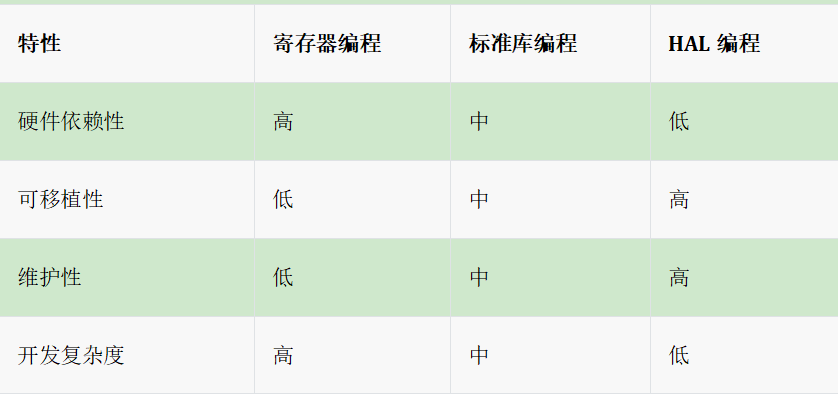

HAL編程的優勢總結

通過以上對比可以看出，HAL的設計通過標準化接口和封裝硬件細節，大大提高了代碼的可移植性和維護性。對于嵌入式系統開發者來說，使用HAL不僅能簡化開發過程，還能確保代碼在不同硬件平臺上的兼容性和穩定性
