CAN（Controller Area Network）總線是一種用于實時應用的串行通信協議，主要用于汽車和工業自動化領域。CAN總線采用多主模式，允許多個設備同時發送數據，并且具有錯誤檢測功能。在CAN網絡中，數據是以報文的形式傳輸?shù)模�每個報文都有固定的格式。CAN報文有兩種主要格式：標準格式（Standard Format）和擴展格式（Extended Format）。整體報文很接近，只是每個字段的比特位長短有所差異：

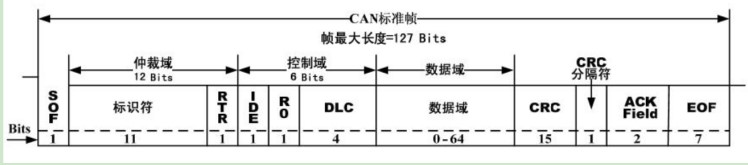

標準幀

1. 起始域（Start of Frame, SOF）

2. 標識符域（Identifier, ID）

3. 遠程發送請求位（Remote Transmission Request, RTR）

4. 標識符擴展位（Identifier Extension, IDE）

5. 保留位（Reserved Bit, RES）

6. 數據長度碼（Data Length Code, DLC）

7. 數據場（Data Field）

8. 循環冗余校驗域（Cyclic Redundancy Check, CRC）

9. 確認域（Acknowledgment, ACK）

10. 結束域（End of Frame, EOF）

•  標準格式（Standard Format）

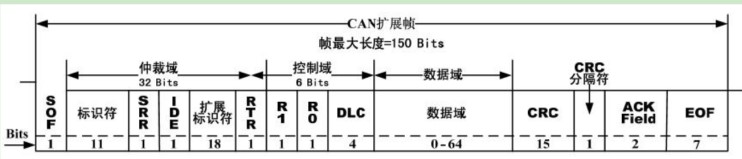

•  擴展格式（Extended Format）

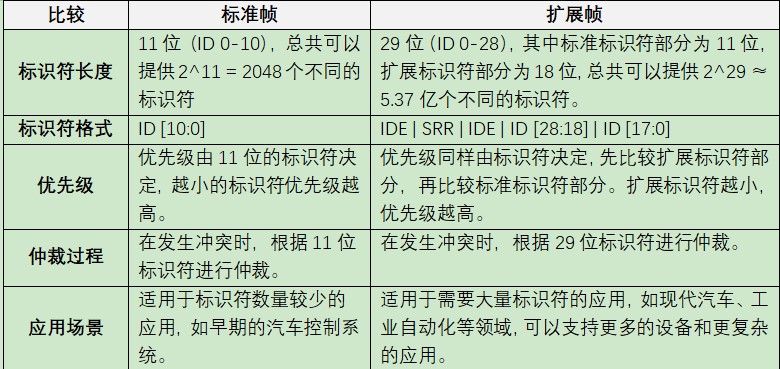

總的來說：標準幀和擴展幀的主要區別在于標識符的長度和格式，這直接影響了可用標識符的數量和幀的優先級。擴展幀提供了更大的標識符空間，適用于需要更多唯一標識符的應用場景。理解這兩種幀的差異對于正確設計和實現CAN總線通信系統非常重要。
